维修案例：WD10SDRW（Palmer 2.5″ SMR / SED v2 自加密盘）
幽灵模块 ID（FEEF）与 190 模块损坏

项目	内容
案例编号	WD-Palmer-13AFEEF-SED
故障类别	固件层：SA 目录条目损坏（幽灵 ID FEEF）+ 190 连锁失败；数据层：SED 自加密
难度评级	★★★★★（SMR 叠瓦 + SED v2 硬件加密 + SA 弱扇区，三重叠加）
维修结果	固件修复（13A / 190 恢复）；数据层明文可读（分区、文件可见），进入镜像阶段
使用设备	PC-3000（WD Marvell 专修）+ SATA 转接板 + 原装 USB 接口主板

一、故障盘身份信息

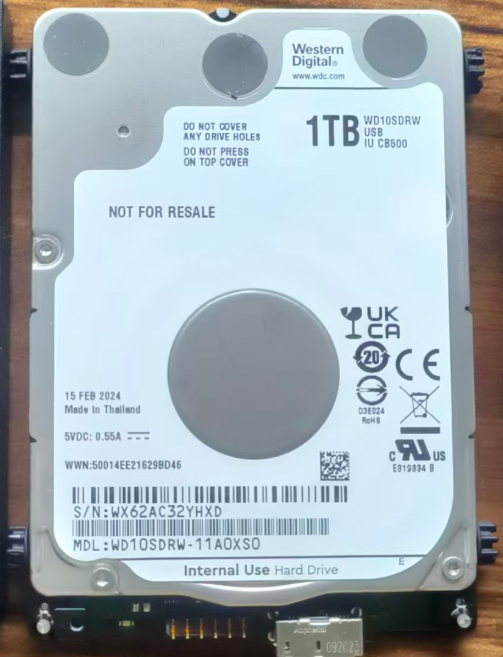

盘标照片

项目	值	来源
型号 MDL	WD10SDRW-11A0XS0（USB 版，IU CB500）	盘标与日志一致
容量	1 TB（2.5″）	盘标
序列号 S/N	WX62AC32YHXD	盘标
WWN	50014EE21629BD46	盘标与日志一致
生产产地	泰国	盘标
固件家族	Palmer 2.5″（WD 2.5 寸 SMR 叠瓦系列）	日志
主控	Marvell 88i1053A0 (0x5460)	日志
磁头	2 个，位图 0,1 全部在用（无关闭磁头）	日志
ROM / 覆盖 / 伺服	05.8JD / 05.8KD / 04.6B	日志
加密	Self Encryption Drive v2（SED 模式在模块 02 中活动）	日志
Relocations	0	日志



接手即知两个高难点：SMR 盘（固件区后台持续写入，SA 损坏自愈能力极弱）+ SED v2 自加密（固件操作稍有不慎即丢失解密能力，数据变密文）。

二、故障现象与定性

现象

1. PC-3000 可识别家族/型号，但固件每次上电初始化走不完，用户区不可读；
2. 模块检查报错：FEEF「关键数据头错误」、2D00「文件头错误」，另有 109 / 190 / 2F01 / 34D4 报错；
3. 上电日志固件启动固定卡死在：

1     68 | 227 | 13A | Load GPD-List (13A)(FM ERR NOT FOUND IN DIR) 2      89 | 223 | 190 | End Process 190(GPD-List (13A) not found)

1.SMR 专属停机码反复出现：DEBUGSTOP 0x25EE4 (DEBUGSTOP SMR RANGE)；

2.SA 区物理弱扇区：190 拷贝0 坏扇区 398 个 / 拷贝1 218 个；109 @ABA 3272 DISK DAM ERROR；多处 VSC 5193 DISK SPBA ERRORS RANGE；

3.SED 密钥 Key 018D / 018E 反复报「密钥大小错误」。

定性

非磁头故障（SA 目录读取 Ok、磁头位图正常），是 SA 区坏道导致映射/表结构损坏——「地图」（GPD-List 13A / 190 T2 二级编译器）和「钥匙头」（FEEF）坏了，盘自己找不到数据在哪；数据本体仍在盘片上。

三、关键诊断：破译「幽灵模块 ID」（本案核心技术点）

3.1 问题

模块检测出现不认识的 ID（FEEF）并报「关键数据头错误」；备份目录里只有 FE、EF，没有 FEEF 对应文件，写入时也无法选到数据文件。

3.2 诊断方法（可复用）

1. 清单比对：把「读取模块」备份清单与「模块检测」检查清单逐位程序化比对。本案中两份清单 522/523 条，唯一差异是同一槽位一个显示 13A、一个显示 FEEF——FEEF 就是 13A 的槽位，不是新模块，更不是 FE+EF（FE/EF 在同次检查中各自 Ok，直接反证）。
2. 十六进制验证数据区：打开该槽位看模块数据区开头字节：

3A 01（小端 = 0x013A = 13A）  → 数据区 header 完好，坏的是目录条目EF FE / FE EF                 → 数据区 header 本身坏了，才考虑写模块数据

3. 上电日志交叉验证：固件报 FM ERR NOT FOUND IN DIR（目录里找不到），而非数据读不出 → 指向目录条目损坏。

3.3 结论与修复方向

13A（GPD-List）的 SA 目录条目 ID 字段被写坏，PC-3000 从目录读出垃圾 ID 0xFEEF，与数据区实际 header 对不上，于是报「关键数据头错误」。数据没坏，是索引错。

由此确定的修复方向：改写目录索引（DIR = 模块 01），而不是覆盖模块数据——用旧备份 13A.rpm 覆盖完好数据，反而可能让 190 与盘片失同步、全盘读 00。

四、维修步骤（按序）

步骤	操作	要点
0	全量备份：ROM + 全部 SA 模块（勾选隐藏模块），分目录存放不覆盖	一切操作的前提
1	修复外围报错模块（109、190 等），用多模式交叉读取取最完整副本	190 是 SMR 的 T2 二级编译器，写坏不可逆
2	定位幽灵 ID（见第三节），确认数据区完好后只修目录	禁止用旧模块数据覆盖完好数据
3	编辑模块 01（DIR）：搜 EF FE（FEEF 小端）定位条目 → ID 改回 3A 01（13A）	用该槽位的 ABA/Size 交叉定位，避免误改巧合字节
4	重算校验和 CS → 同时写入拷贝 0 和拷贝 1	缺一不可，见注意事项 ①
5	断电重启（非软复位）→ 复检	确认 ID 恢复 13A、上电日志无 GPD-List 报错
6	处理 SED 状态（如被连带关闭）：恢复模块 02 / 重写 ROM → 重启确认 Self encryption drive : Yes	SED 开关在模块 02 里
7	双板通路取数：SATA 板完成固件操作 → 换原装 USB 板读数据	USB 板上桥芯片参与透明解密，读出明文
8	建 DE 任务做 LBA 顺序镜像（不做分头依赖）	见注意事项 ④、⑤

五、维修注意事项（本案五条核心教训）

① 模块 01（DIR）双拷贝必须同步 + 重算 CS，否则断电必回退

DIR 有两份拷贝，PC-3000 与固件的读取规则不同：

• PC-3000 按 ABA 直读、不做 CS 校验 → 界面看着已修好；
• 固件上电只加载通过 CS 校验的那份 → 只写一份或漏算 CS，断电重启后静默回落到旧份，故障复发。

规则：改完 ID → 重算 CS → 拷贝 0 和拷贝 1 同时写 → 断电重启复检。SMR 盘 SA 区常有弱扇区（本案 190 拷贝0/1 各有数百坏扇区），落盘修改本身可能丢失，更要一次做全、写后必复检。

② 「锁定 UA 写入」会连带改写模块 02，把 SED 关掉

WD 上执行「锁定 UA 写入」会写入与当前 SA 状态不匹配的模块 02 版本（SED 开关就在模块 02 里），代价是 13A/190 报错复发 + SED 关闭 → 主控不再透明解密 → 读出盘片原始密文。

规则：锁定 UA 必须与重写 ROM 打包做（锁定 UA → 立刻写回本盘原始 ROM → 断电重启），别拆开单独用。

SED 恢复的三个充分条件：密钥仍可读（UA/SA 密钥读取 Ok）+ 无密码（Master/User Password 未设置）+ 翻译器正常。SED v2 无密码即透明加密，恢复后主控自动解密，无需外部密钥。

③ 两条通路互斥：固件层走 SATA 板，数据层走原装 USB 板

• 原装 USB 板的桥接芯片不转发 ATA vendor 命令 → PC-3000 碰不到固件区（ROM / 01 / 02 / SA 目录全部读取失败，甚至报 SED DRIVE LOCKED），这不是新故障；
• 但桥芯片参与 SED 透明解密 → 数据层读出的是明文；
• SATA 转接板正好相反：固件层可达，数据层是密文。

规则：固件操作在 SATA 板上全部做完 → 换原装 USB 板取数。USB 下固件列表为空、分头选项灰掉，都是通路上限，不是故障，不要为它折腾固件。

④ 分头镜像在 USB 通路下不可用，用 LBA 顺序镜像替代

按磁头镜像依赖向主控下发 head map（vendor 命令），USB 桥不转发。替代方案：

• LBA 顺序优先镜像（SMR 随机读极慢）；
• 读超时 5–15 s、重试 1–2 轮即跳过、第二遍回头啃坏区；
• 关闭一切自动断电/复位/重启盘的选项（掉盘 = 状态回退 = 前功尽弃）；
• 弱头判断：看速度曲线是否腰斩、错误是否呈周期性成片（2 头交替写轨特征）。

⑤ 当前能读的状态是脆弱平衡，能读就一口气做完

「改过 01/02 + USB 板」的状态经不起断电。文件级提取优先（落袋为安），再做全盘镜像，中途绝不断电、换板、重启。

六、修复后验证与遗留项处理

成功判据（按此验收，不要只看 ID 显示）

• 模块目录中 ID 从 FEEF 恢复为 13A 且状态 Ok；
• 上电日志无 Load GPD-List (13A) NOT FOUND IN DIR、无 End Process 190 … not found；
• 190 随之转 Ok；
• Self encryption drive : Yes（SED 模式在 02 中活动）、SED Info read : Ok；
• LBA 0 出现 MBR / 55 AA 或 EFI PART，分区和文件可见。

有意保留、不处理的遗留项（避免过度维修）

• SMART DRM LOAD DISABLED（2D00/SMART 损坏，固件主动跳过 DRM 加载）：不影响数据访问，不要去写 2D00；
• Power on Hours = 0：SMART 历史丢失，不影响取数；
• DEBUGSTOP 0x10103 OS DATA ABORT：Host Debug Stop Log 历史记录（多次读值一致即确认非实时错误）；
• DBS Log : Module 2D not found：与 2D00 同源，不处理。

七、禁止操作清单（SED 盘红线）

• PSID Revert / Crypto Erase / Sanitize / ATA SECURITY ERASE —— 直接摧毁密钥；
• 用供体盘的 02 / ROM / 模块数据覆盖 —— SED 配置逐盘唯一；
• 用旧备份覆盖已确认完好的模块数据区；
• 重建翻译器 / 低级格式化 / 零填充；
• UA 可写状态下建 DE 任务或跑扫描（SED 密钥副本在用户区末端，可能被冲掉）；
• 猜密码反复 unlock（SED 有尝试计数）；
• Windows「使用磁盘前应初始化」提示 —— 一律点取消；插普通电脑前先 diskpart → offline disk 禁写；
• USB 板上用 PC-3000 硬写固件。

八、经验总结（同类故障检索用）

1. 幽灵模块 ID 机制：模块检测出现陌生 ID，先做备份清单 vs 检查清单逐位比对——大概率是目录条目 ID 字段写坏，数据区可能完好（hex 看 header 即知）。
2. DIR = 模块 01，双拷贝必须同步：改完必须重算 CS + 同时写两份拷贝 + 断电重启复检。
3. 改目录索引优先于覆盖模块数据：数据区 header 完好时写旧数据是倒退。
4. 「锁定 UA 写入」副作用：连带改写模块 02 → SED 关闭；解法 = 与重写 ROM 打包执行。
5. SED v2 读出密文的排查顺序：查 Self encryption drive 状态 → 查模块 02 → 查 ROM 版本。
6. 双板通路原则：固件层走 SATA 板，数据层走原装 USB 板。
7. SMR 盘 SA 弱扇区：改任何模块前先重新备份；写完必断电复检，且预期可能回退。
8. 写模块对话框按「ID ↔ 文件名」匹配：要在异常 ID 槽位写数据文件，需把备份文件复制改名成该 ID。
9. 接手先交叉核对盘标与日志（型号 / S/N / WWN），不一致要记录备查。
10. PC-3000 日志编码不统一（本案早期 UTF-16LE、后期 GBK），分析前先看头部字节判断编码。

九、附件清单（本目录）

文件	说明
WD10SDRW-11A0XS0.png.png	盘标照片（S/N WX62AC32YHXD，与日志一致）
WD选择资源管理器.png	PC-3000「选择硬盘资源 → 模块」窗口截图：可用模块列表（Id / ABA / Size / 描述）、按 ID/ABA 读取、读取拷贝、硬件超时
Log.log → Log_utf8.txt	原始全量日志（UTF-16LE）及 UTF-8 转版
WDC WD10SDRW-11A0XS0-2.log → WDC_new_utf8.txt	修复确认日志（GBK）
WDC WD10SDRW-11A0XS0-3.log → WDC_log3_utf8.txt	回退现象日志
WDC WD10SDRW-11A0XS0-4.log → WDC_log4_utf8.txt	修复成功日志
1.log → WDC_1_utf8.txt	原装 USB 板 SED DRIVE LOCKED 日志
13A_FEEF写入操作清单.md	修复路线与点击级操作清单
新日志分析_修复后状态.md / 新日志分析_log3_修复回退.md / 新日志分析_log4_SED密文.md / 新日志分析_log5_原装USB板_SED锁定.md	各阶段日志分析报告
USB板下取数方案_当前阶段.md	镜像阶段操作方案



图 2　PC-3000「选择硬盘资源 → 模块」窗口

十、维修结论

故障链：SA 区物理弱扇区 → 模块 01（DIR）中 13A 条目 ID 写坏为 FEEF → 固件加载 GPD-List 失败 → 190 进程终止 → 固件初始化中断 → 用户区不可达；叠加「锁定 UA 写入」副作用导致 SED 关闭、数据层读出密文。

维修方法：改写模块 01 目录条目 ID（FEEF→13A）+ 重算 CS + 双拷贝同步写入 → 13A/190 恢复；恢复模块 02 / ROM 使 SED 回到活动状态 → 原装 USB 板透明解密 → 数据层明文可读 → LBA 顺序镜像。

适用范围：WD Palmer 及同代 Marvell 平台 SMR 盘的「幽灵模块 ID / 关键数据头错误」+ SED v2 自加密盘的固件维修，方法与注意事项可直接套用。
