BMP（位图）文件格式详细解析

BMP（Bitmap）是Windows操作系统中的标准图像文件格式，采用位映射存储方式，支持多种颜色深度（如1bit、4bit、8bit、24bit等），且通常不进行压缩，因此文件体积较大但图像质量无损。以下是BMP文件结构的详细解析：

---

1. BMP文件结构

BMP文件由四部分组成：

1. 位图文件头（Bitmap File Header）
   • 固定14字节，包含文件类型、大小和像素数据偏移量。
   • 关键字段：
     • bfType（2字节）：固定为0x4D42（ASCII “BM”），标识BMP文件。
     • bfSize（4字节）：整个文件的大小（字节数）。
     • bfOffBits（4字节）：从文件头到像素数据的偏移量。
2. 位图信息头（Bitmap Information Header）
   • 固定40字节（Windows标准），描述图像尺寸、颜色深度和压缩方式。
   • 关键字段：
     • biWidth和biHeight（各4字节）：图像宽高（像素）。若biHeight为负，表示像素数据从上到下存储。
     • biBitCount（2字节）：每个像素的位数（如24表示真彩色）。
     • biCompression（4字节）：压缩类型（0=无压缩，1=RLE8，2=RLE4）。
3. 调色板（Color Palette，可选）
   • 仅用于颜色深度≤8位的图像（如1/4/8bit），存储颜色索引对应的RGB值。
   • 每个调色板条目占4字节（B/G/R/保留），例如16色位图的调色板大小为64字节（16×4）。
4. 位图数据（Pixel Data）
   • 存储实际像素值，排列顺序为从左到右、从下到上（默认）。
   • 对齐规则：每行像素数据长度需按4字节对齐，不足部分填充0。
   • 颜色格式：
     • 24位：BGR顺序（蓝、绿、红，各1字节）。
     • 32位：BGRA顺序（增加透明度通道Alpha）。

---

2. 颜色深度与存储方式

BMP支持多种颜色深度，直接影响调色板和像素数据的存储方式：

• 1位（单色）：每个像素占1位，调色板含2种颜色（通常黑白）。
• 4位（16色）：每个像素占4位，调色板含16种颜色，像素值为调色板索引。
• 8位（256色）：每个像素占1字节，调色板含256种颜色。
• 24位（真彩色）：无调色板，每个像素占3字节（BGR）。
• 32位（增强真彩色）：支持透明度（Alpha通道），每个像素占4字节（BGRA）。

---

3. 关键特性与注意事项

1. 无压缩与文件体积
   • BMP通常未压缩，24位100×100像素的图像约占用30KB（100×100×3 + 54字节头部）。
2. 扫描方向与对齐
   • 默认从图像左下角开始扫描，每行数据需填充至4字节倍数（如24位图像宽度为50时，每行填充2字节）。
3. 设备无关性（DIB）
   • Windows 3.0后采用DIB格式，确保图像在不同设备上显示一致。
4. 应用场景
   • 适用于需要无损编辑的场景（如医学影像），但因体积大，网页和传输中较少使用。

---

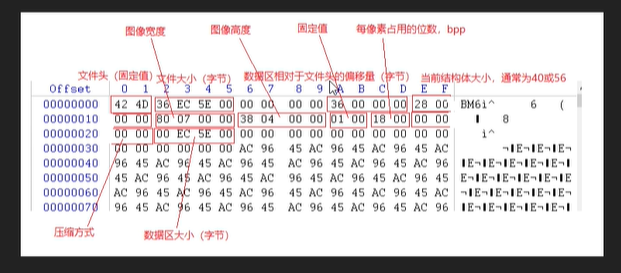

4. 示例解析（24位BMP）

以24位BMP为例，文件结构如下：

1. 文件头（14字节）：42 4D（BM）、文件大小、偏移量36 00 00 00（54字节）。
2. 信息头（40字节）：宽高（如C8 00 00 00=200像素）、biBitCount=18 00（24位）。
3. 像素数据：每像素3字节（BGR），按行对齐存储。

---

总结

BMP文件通过文件头、信息头、调色板（可选）和像素数据四部分实现图像存储，其结构简单但冗余度高。理解其对齐规则、颜色深度和扫描顺序对图像处理编程（如LCD显示、格式转换）至关重要
